Constructeur : Thermokon
Catégorie produit : Capteur de Température
Connectivité : LoRaWAN
Description

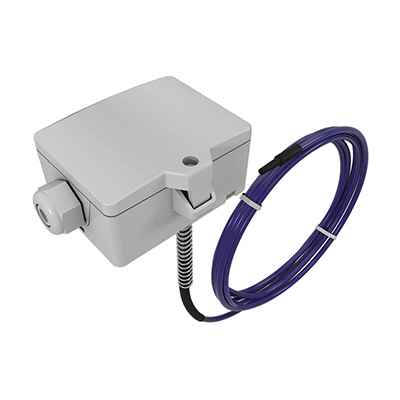

Le MWF+ LRW de Thermokon est un capteur de conduit pour la mesure de la température moyenne dans les conduits d’air.
Le MWF+ LRW mesure la valeur moyenne de la température sur toute la longueur.
Un ressort au niveau de la tête de raccordement réduit les vibrations. Les angles de montage sont inclus dans la livraison.
Les modèles avec une sortie relais pour un régulateur à 2 points ou un régulateur à 2 points, 2 niveaux et un écran LCD à couleur variable permettent une large gamme d’applications.
Un couvercle à charnière, un câblage sans outil et des entrées de câbles amovibles garantissent une installation rapide et facile.
En plus du LoRaWAN®, des sorties de tension analogiques supplémentaires sont disponibles en tant qu’interfaces. Dans les emplacements de montage protégés des ondes radio, une antenne externe optionnelle peut être utilisée pour optimiser la liaison radio entre l’appareil et la passerelle.
Versions disponibles :
- MWF+ LRW L3000 (Réf. 798020) : longueur de tige (sonde) de 5m
- MWF+ LRW L6000 (Réf. 798037) : longueur de tige (sonde) de 6m
La transmission des valeurs mesurées se fait via la technologie sans fil LoRaWAN®.
Caractéristiques
| Catégorie de produit | Capteurs de gaine de température moyenne |
|---|---|
| Paramètres mesurés | température |
| Protocoles/Digit.-Analog. | LoRaWAN® (868 MHz), Actif, 0..5 V, 0..10 V |
| Configuration | USEapp, uConfig, cavalier, LoRaWAN® Downlink |
| Tension de sortie | 0..10 V ou 0..5 V, réglable par cavalier, configuration vie zéro via app ou uConfig, charge min. 5 kΩ, charge min. 10 kΩ |
| Technologie radio | LoRaWAN® (868 MHz) |
| Transmission de données | bidirectionnel |
| Conditions ambiantes (°C) | -30..+70 |
| Gammes de fonctionnement température (°C) | -50..+80 |
| Signal de sortie température | mise à l’échelle de la sortie analogique, -20..+80 °C (paramètres par défaut), sélectionnable parmi 4 plages de mesure -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, configurable en option via app ou uConfig |
| Gamme de fonctionnement température boîtier (°C) | -30..+70, -20..+70 |
| Gamme de fonctionnement humidité | max. 85% rH sans condensation permanente |
| Précision température | ±0,5 K (typ. @ 21 °C), dans la plage de mesure par défaut, réglage de la compensation via app ou uConfig |
| Alimentation | 15..35 V = SELV, 19..29 V ~ SELV |
| Consommation | max. 2,5 W (24 V =), 4,3 VA (24 V ~) |
| Matériel en contact avec médias | Tige de sonde, température est mesurée uniformément sur toute la longueur de la tige, température est mesurée de manière sélective sur la longueur de la tige |
| Longueur d’installation (mm) | 3000, 6000 (suivant version) |
| Afficheur | LCD 29×35 mm, rétroéclairage RGB, avec fonction de feux de circulation, valeurs de seuil configurables, configurable en option via app ou uConfig |
| Boîtier | USE-M, boîtier résistant aux chocs et à la rupture avec couvercle à charnière, PC |
| Couleur | blanc pur |
| Protection | IP65, selon EN 60529 |
| Raccordement | entrée de câble amovible flextherm M20 pour câble Ø=4,5..9 mm, bornier amovible, max. 2,5 mm² |
| Contenu de la livraison | bride de montage inclus, kit de montage (vis et accessoires) inclus, kit installation inclus |
| Longueur de l’emballage (mm) | 220 |
| Largeur de l’emballage (mm) | 310 |
| Notes | antenne externe disponible sur demande |
