Constructeur : Thermokon
Catégorie produit : Capteur de Température et Humidité Relative pour gaine
Connectivité : LoRaWAN
Description

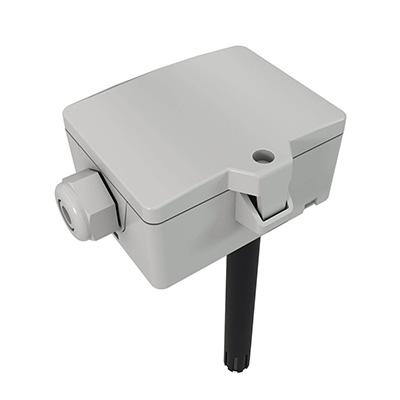

Le FTK+ LRW Thermokon est un capteur de qualité de l’air pour conduits, mesurant la température et l’humidité.
Le FTK+ LRW mesure l’humidité relative et absolue, comme l’enthalpie, le point de rosée et la température dans les systèmes HVAC et également les salles blanches. Les options avec relais pour un régulateur à 2 points ou un régulateur à 2 points, 2 niveaux et un grand afficheur LCD, permettent un large éventail d’applications.
Précision du capteur d’humidité de 2%. L’ouverture, la fermeture et le câblage sans outil ainsi que les entrées de câbles amovibles garantissent une installation rapide et facile.
Le capteur est équipé de 2x sorties 0..10 V et d’un module radio LoRaWAN®. Disponible en option avec antenne externe pour optimiser la connexion radio entre l’appareil et une passerelle.
Versions disponibles :
- FTK+ 140 LRW (Réf. 797924) : tige de longueur 140mm
- FTK+ 270 LRW (Réf. 797931) : tige de longueur 270mm
- FTK+ 400 LRW (Réf. 797948) : tige de longueur 400mm

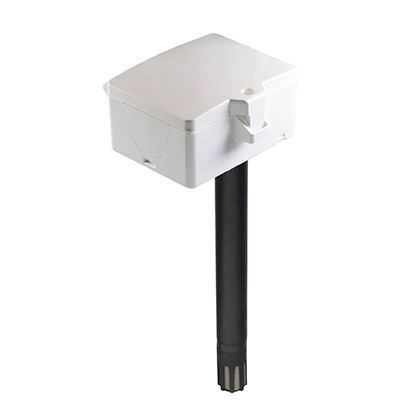

- FTK+ 140 BAT LRW (Réf. 821827) : alimentation par piles AA, tige de longueur 140mm
La transmission des valeurs mesurées se fait via la technologie sans fil LoRaWAN®.
Caractéristiques
FTK+ LRW
| Catégorie de produit | Capteur de gaine |
|---|---|
| Paramètres mesurés | température, humidité relative |
| Protocoles/Digit.-Analog. | LoRaWAN® (868 MHz), Actif, 0..5 V, 0..10 V |
| Configuration | USEapp, uConfig, BUS, cavalier, LoRaWAN® Downlink |
| Tension de sortie | 2x 0..10 V ou 0..5 V, réglable par cavalier, configuration vie zéro via app ou uConfig, charge min. 10 kΩ |
| Technologie radio | LoRaWAN® (868 MHz) |
| Transmission de données | bidirectionnel |
| Conditions ambiantes (°C) | -20..+70 |
| Gammes de fonctionnement température (°C) | -20..+70 |
| Signal de sortie température | mise à l’échelle de la sortie analogique, -20..+80 °C (paramètres par défaut), sélectionnable parmi 4 plages de mesure -40..+60 | 0..+50 | -20..+80 | -15..+35 °C, configurable en option |
| Gamme de fonctionnement humidité | max. 85% rH sans condensation permanente |
| Précision température | ±0,3 K (typ. @ 21 °C), ±0,4 K (typ. @ 21 °C), dans la plage de mesure par défaut, réglage de la compensation via app ou uConfig |
| Plage de mesure d’humidité | 0..100% rH sans condensation, 0..85 KJ/kg enthalpie, 0..50 | 0..80 g/m³ humidité absolue, 0..+50 | -20..+80 °C point de rosée, configurable en option |
| Précision humidité | ±2% entre 10..90% rH (typ. @ 21 °C), réglage de la compensation via app ou uConfig |
| Alimentation | 15..35 V = SELV, 19..29 V ~ SELV |
| Consommation | max. 2,5 W (24 V =), 4,3 VA (24 V ~) |
| Matériel en contact avec médias | Tube, PA6, avec filtre maille acier inoxydable, noir, Ø=19,5 mm |
| Longueur de tige (mm) | 140, 270, 400 (suivant versions) |
| Boîtier | USE-M, boîtier résistant aux chocs et à la rupture avec couvercle à charnière, PC |
| Couleur | blanc pur |
| Protection | IP65, selon EN 60529 |
| Raccordement | entrée de câble amovible flextherm M20 pour câble Ø=4,5..9 mm, bornier amovible, max. 2,5 mm² |
| Contenu de la livraison | bride de montage inclus, kit de montage (vis et accessoires) inclus |
| Notes | vitesse de l’air max. 12 m/s, antenne externe disponible sur demande |
| Option boîtier | LCD 29×35 mm, rétroéclairage RGB |
FTK+ BAT LRW
| Paramètres mesurés | température, humidité relative |
|---|---|
| Protocoles/Digit.-Analog. | LoRaWAN® (868 MHz) |
| Configuration | App, uConfig, LoRaWAN® Downlink |
| Technologie radio | LoRaWAN® (868 MHz) |
| Transmission de données | bidirectionnel |
| Conditions ambiantes (°C) | -20..+70 |
| Gammes de fonctionnement température (°C) | -20..+70 |
| Gamme de fonctionnement humidité | max. 85% rH sans condensation permanente |
| Précision température | ±0,4 K (typ. @ 21 °C) |
| Plage de mesure d’humidité | 0..100% rH sans condensation |
| Précision humidité | ±2% entre 10..90% rH (typ. @ 21 °C) |
| Matériel en contact avec médias | Tube, PA6, avec filtre maille acier inoxydable, noir, Ø=19,5 mm |
| Longueur d’installation (mm) | 140 |
| Boîtier | USE-M, boîtier résistant aux chocs et à la rupture avec couvercle à charnière, PC |
| Couleur | blanc pur |
| Protection | IP65, selon EN 60529 |
| Contenu de la livraison | bride de montage inclus, kit de montage (vis et accessoires) inclus, incl. pile modèle AA (2x) |
| Notes | vitesse de l’air max. 12 m/s |
