Constructeur : Thermokon
Catégorie produit : Capteur d’Humidité Relative et de Température extérieure
Connectivité : LoRaWAN
Description
Le Thermokon FTA54+ LRW est un capteur d’humidité extérieure incluant un capteur de température pour une intégration dans des systèmes HVAC et également pour des serres, des halls industriels, et dans les applications de météorologie.
Alternativement à l’humidité relative, l’humidité absolue, l’enthalpie ou le point de rosée peuvent aussi être mesurés.
Les options avec relais pour un régulateur à 2 points ou un régulateur à 2 points, 2 niveaux et un grand afficheur LCD, permettent un large éventail d’applications. Précision du capteur d’humidité de 2%.
L’ouverture, la fermeture et le câblage sans outil ainsi que les entrées de câbles amovibles garantissent une installation rapide et facile.
Le FTA54+ LRW est un capteur extérieur LoRaWAN® pour mesurer l’humidité et la température dans les milieux gazeux des systèmes de chauffage, ventilation et climatisation. Versions disponibles :
- FTA54+ LRW (Réf. 797634)
- FTA54+ BAT LRW (Réf. 816625) : alimentation par piles AA
La transmission des valeurs mesurées se fait via la technologie sans fil LoRaWAN®.
Caractéristiques

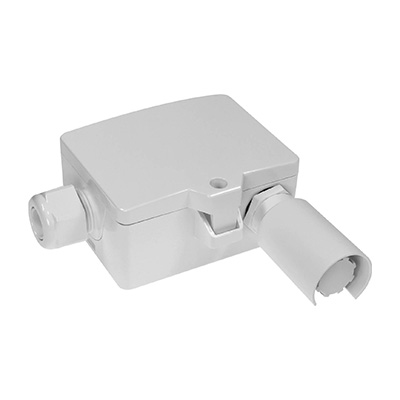

FTA54+ LRW
| Catégorie de produit | Capteur extérieur |
|---|---|
| Paramètres mesurés | température, humidité relative |
| Protocoles/Digit.-Analog. | LoRaWAN® (868 MHz), Actif, 0..5 V, 0..10 V |
| Configuration | USEapp, App, uConfig, cavalier, LoRaWAN® Downlink |
| Tension de sortie | 2x 0..10 V ou 0..5 V, réglable par cavalier, configuration vie zéro via app ou uConfig, charge min. 10 kΩ |
| Technologie radio | LoRaWAN® (868 MHz) |
| Transmission de données | bidirectionnel |
| Conditions ambiantes (°C) | -20..+70 |
| Gammes de fonctionnement température (°C) | -20..+70 |
| Signal de sortie température | mise à l’échelle de la sortie analogique, -20..+80 °C (paramètres par défaut), sélectionnable parmi 4 plages de mesure -40..+60 | 0..+50 | -20..+80 | -15..+35 °C, configurable en option |
| Gamme de fonctionnement humidité | max. 85% rH sans condensation permanente |
| Précision température | ±0,3 K (typ. @ 21 °C), dans la plage de mesure par défaut, réglage de la compensation via app ou uConfig |
| Plage de mesure d’humidité | 0..100% rH sans condensation, 0..85 KJ/kg enthalpie, 0..50 | 0..80 g/m³ humidité absolue, 0..+50 | -20..+80 °C point de rosée, configurable en option |
| Précision humidité | ±2% entre 10..90% rH (typ. @ 21 °C) |
| Alimentation | 15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
| Consommation | max. 2,5 W (24 V =), 4,3 VA (24 V ~) |
| Matériel en contact avec médias | Tube, PC, blanc pur, longueur 53 mm, avec filtre maille acier inoxydable |
| Boîtier | USE-M, boîtier résistant aux chocs et à la rupture avec couvercle à charnière, PC |
| Couleur | blanc pur |
| Protection | IP65, selon EN 60529 |
| Raccordement | entrée de câble amovible M25 avec entrée de câble quadruple pour câble max. Ø=7 mm, bornier amovible, max. 2,5 mm² |
| Contenu de la livraison | base de montage boîtier USE-M blanc pur inclus, kit de montage (vis et accessoires) inclus, protection anti soleil/pluie PC, blanc inclus |
| Longueur de l’emballage (mm) | 100 |
| Largeur de l’emballage (mm) | 128 |
| Hauteur de l’emballage (mm) | 65 |
| emballage | boîte pliante |
| Longueur du dispositif (mm) | 85 |
| Largeur du dispositif (mm) | 118 |
| Hauteur du dispositif (mm) | 45 |
| Notes | antenne externe disponible sur demande |
| Option boîtier | LCD 29×35 mm, rétroéclairage RGB |

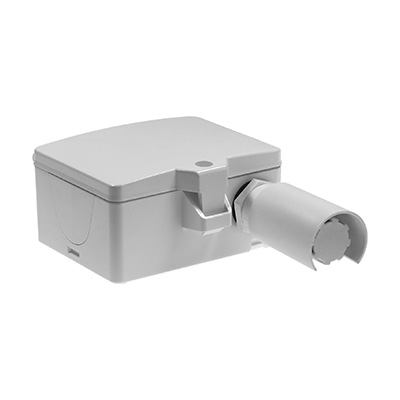

FTA54+ BAT LRW
| Paramètres mesurés | température, humidité relative |
|---|---|
| Protocoles/Digit.-Analog. | LoRaWAN® (868 MHz) |
| Configuration | App, uConfig, LoRaWAN® Downlink |
| Technologie radio | LoRaWAN® (868 MHz) |
| Transmission de données | bidirectionnel |
| Conditions ambiantes (°C) | -20..+70 |
| Gammes de fonctionnement température (°C) | -20..+70 |
| Gamme de fonctionnement humidité | max. 85% rH sans condensation permanente |
| Précision température | ±0,4 K (typ. @ 21 °C) |
| Plage de mesure d’humidité | 0..100% rH sans condensation |
| Précision humidité | ±2% entre 10..90% rH (typ. @ 21 °C) |
| Alimentation | pile modèle AA (2x) |
| Matériel en contact avec médias | Tube, PC, blanc pur, longueur 53 mm, avec filtre maille acier inoxydable |
| Boîtier | USE-M, boîtier résistant aux chocs et à la rupture avec couvercle à charnière, PC |
| Couleur | blanc pur |
| Protection | IP65, selon EN 60529 |
| Contenu de la livraison | base de montage boîtier USE-M blanc pur inclus, kit de montage (vis et accessoires) inclus, protection anti soleil/pluie PC, blanc inclus, incl. pile modèle AA (2x) |
| Longueur de l’emballage (mm) | 100 |
| Largeur de l’emballage (mm) | 128 |
| Hauteur de l’emballage (mm) | 65 |
| Emballage | boîte pliante |
| Longueur du dispositif (mm) | 85 |
| Largeur du dispositif (mm) | 118 |
| Hauteur du dispositif (mm) | 45 |
