Constructeur : Thermokon
Catégorie produit : Capteur de Température pour gaine
Connectivité : LoRaWAN
Description
Le AKF10+ LRW de Thermokon est un capteur de gaine LoRaWAN® pour la mesure de la température de l’air et d’autres gaz pour les applications CVC (par ex. conduits de soufflage et de reprise), avec une tige d’immersion Ø=6 mm et de longueur variable (suivant les versions).
Un couvercle à charnière, un câblage sans outil et des entrées de câbles amovibles garantissent une installation rapide et facile.
Versions disponibles :
- AKF10+ LRW 050.06 (Réf. 797818) : tige de longueur 50mm
- AKF10+ LRW 100.06 (Réf. 797825) : tige de longueur 100mm
- AKF10+ LRW 150.06 (Réf. 797832) : tige de longueur 150mm
- AKF10+ LRW 200.06 (Réf. 797849) : tige de longueur 200mm
- AKF10+ LRW 250.06 (Réf. 797856) : tige de longueur 250mm
- AKF10+ LRW 300.06 (Réf. 797863) : tige de longueur 300mm
- AKF10+ LRW 450.06 (Réf. 797870) : tige de longueur 450mm
La transmission des valeurs mesurées se fait via la technologie sans fil LoRaWAN®.

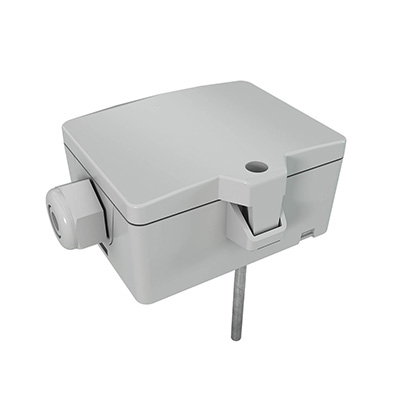

Thermokon AKF10+ LRW 050.06 (tige de 50mm)

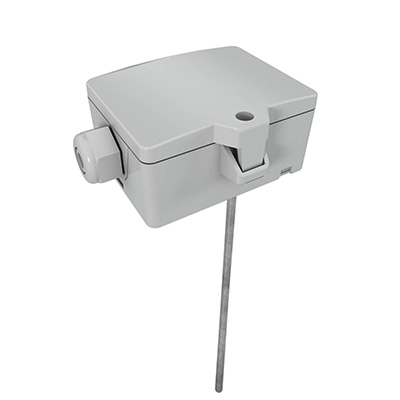

Thermokon AKF10+ LRW 300.06 (tige de 300mm)
Caractéristiques
| Type de produit | Capteur de gaine, Capteur d’immersion |
|---|---|
| Paramètres mesurés | température |
| Protocoles/Digit.-Analog. | LoRaWAN® (868 MHz), Actif, 0..5 V, 0..10 V |
| Configuration | USEapp, App, uConfig, BUS, cavalier, LoRaWAN® Downlink |
| Sonde | SI-Protection contre la perméation de l’humidité et les contraintes mécaniques (par exemple les vibrations) |
| Tension de sortie | 0..10 V ou 0..5 V, réglable par cavalier, configuration vie zéro via app ou uConfig, charge min. 10 kΩ |
| Technologie radio | LoRaWAN® (868 MHz) |
| Transmission de données | bidirectionnel |
| Conditions ambiantes (°C) | -50..+160 |
| Gammes de fonctionnement température (°C) | -50..+160 |
| Signal de sortie température | mise à l’échelle de la sortie analogique, 0..+160 °C (paramètres par défaut), -20..+80 °C (paramètres par défaut), sélectionnable parmi 4 plages de mesure -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, configurable en option |
| Gamme de fonctionnement température boîtier (°C) | -30..+70, -20..+70 |
| Gamme de fonctionnement humidité | max. 85% rH sans condensation permanente |
| Précision température | ±0,5 K (typ. @ 21 °C), dans la plage de mesure par défaut, réglage de la compensation via app ou uConfig |
| Alimentation | 15..35 V = SELV, 19..29 V ~ SELV, pile modèle AA (2x) |
| Consommation | max. 2,5 W (24 V =), 4,3 VA (24 V ~) |
| Matériel en contact avec milieux | Tige Ø=6 mm, acier inoxydable V4A (1.4571), convient pour une utilisation dans des milieux agressifs |
| Longueur de tige (mm) | 50, 100, 150, 200, 250, 300, 450 (suivant version) |
| Boîtier | USE-M, boîtier résistant aux chocs et à la rupture avec couvercle à charnière, PC |
| Couleur | blanc pur |
| Protection | IP65, selon EN 60529 |
| Raccordement | entrée de câble amovible flextherm M20 pour câble Ø=4,5..9 mm, bornier amovible, max. 2,5 mm² |
| Montage | lorsqu’il est utilisé comme capteur de gaine, utiliser une bride de montage MF6DS flexible (+90..+120 °C) ou MF6 (laiton, +120..+260 °C), pour utilisation comme le capteurs d’immersion, veuillez utiliser une tige THVADS / THMSDS |
| Contenu de la livraison | bride de montage MF6DS flexible inclus, kit de montage (vis et accessoires) inclus |
| Emballage | boîte pliante |
| Notes | antenne externe disponible sur demande |
| Option boîtier | LCD 29×35 mm, rétroéclairage RGB |
